Oznaczanie wilgotności optymalnej gruntu

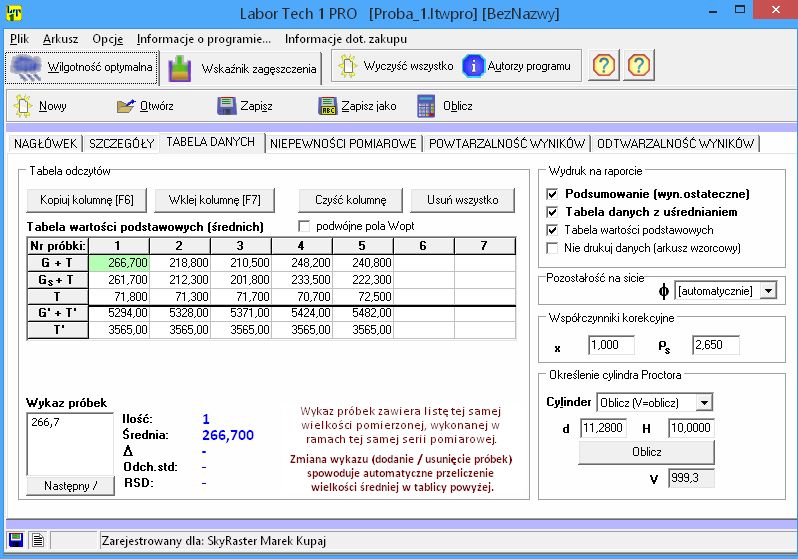

Aplikacja posiada standaryzowany panel do wprowadzania danych – tabelę na odczyty, dokonane podczas procesu pomiaru. Struktura wprowadzania danych jest tak zbudowana, by umożliwić szybkie wprowadzanie danych dotyczących poszczególnych próbek (wpisywanie w kolumnach). Oprócz tego użytkownik może ustawić pozostałe parametry, uwzględniane w obliczeniach, tj. rozmiar cylindra (mały= fi 6mm, duży= fi 10mm oraz inny rozmiar V_i) oraz współczynniki korekcyjne: x oraz ρ_s. Po wpisaniu w/w danych i wciśnięciu jednego przycisku, aplikacja dokonuje interpolacji i oznaczenia optymalnego poziomu wilgotności gruntu.

Wyniki oznaczania wilgotności optymalnej przedstawiane są na czytelnym wydruku, zawierającym:

• wszystkie wpisane wartości z ważeń gruntu
• cząstkowe wartości wilgotności, W, dla każdej z próbek
• cząstkowe wartości wynikłe z oznaczenia gęstości pozornej szkieletu gruntowego, ρ, ρ_d
• wyniki badań laboratoryjnych przed korektą, tj. wilgotność optymalną oraz maksymalną gęstość szkieletu gruntowego bez uwzględnienia współczynników korekcyjnych
• wyniki badań laboratoryjnych po korekcie, tj. wilgotność optymalną oraz maksymalną gęstość szkieletu gruntowego z uwzględnieniem współczynników korekcyjnych, wraz z wypisaniem ich wartości

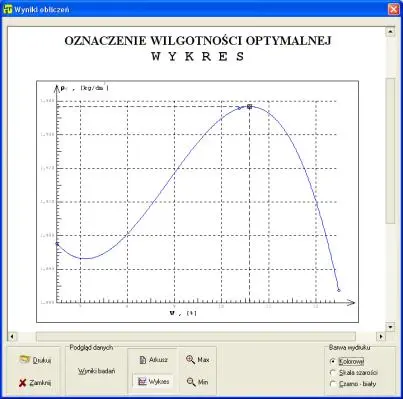

• wykres wilgotności optymalnej, zawierający krzywą powstałą w wyniku interpolacji, ze wskazaniem punktu wilgotności optymalnej

Interpolacja może być dokonana z użyciem jednej z wybranych metod:

• interpolacja wielomianowa
• interpolacja krzywymi sklejanymi (alternatywna metoda interpolacji)

Dzięki wprowadzeniu możliwości wyboru alternatywnej metody interpolacji wprowadzonej począwszy od wersji 2.35, zredukowano tym samym problemy w przypadkach, gdy interpolacja wielomianowa nie dawała satysfakcjonujących rezultatów.

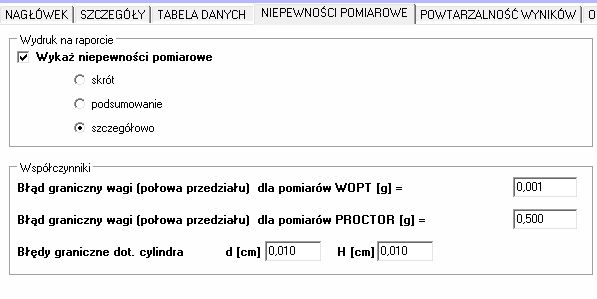

Moduł obliczeń wilgotności optymalnej w wersji PRO został wzbogacony o istotne przy akredytacji elementy, a mianowicie wsparcie dla obliczeń niepewności pomiarowych, obliczeń powtarzalności i odtwarzalności pomiaru.

Moduły zostały przygotowane ze współpracy z Laboratorium Drogowym GDDKiA w Zielonej Górze (które skoncentrowane jest na dostarczaniu wysokiej jakości opracowań), gdzie na potrzeby przygotowania modułów przygotowano również stosowny dokument walidacji. Dostęp do tych danych jest możliwy z poziomu aplikacji. Możesz też napisać do nas i podeślemy Ci ten dokument. Stawiamy na precyzję i dokładność, aby obliczenia dokonywane przez program były zgodne z obowiązującymi normami.

W nowej wersji postawiliśmy również na odświeżenie raportów wydruku, dzięki czemu możesz zdecydować w jakim stylu chcesz uzyskać orzeczenie:

To nie koniec ulepszeń wersji Labor Tech 1 PRO, ponieważ na potrzeby obliczeń powtarzalności i odtwarzalności dodaliśmy również możliwość wprowadzania większej danych z pomiarów:

Dzięki czemu jest to najbardziej rozbudowany, ale też zarazem najbardziej intuicyjny program do przygotowywania profesjonalnych orzeczeń z zakresu badań wilgotności optymalnej gruntu.

Oznaczanie wskaźnika zagęszczenia gruntu

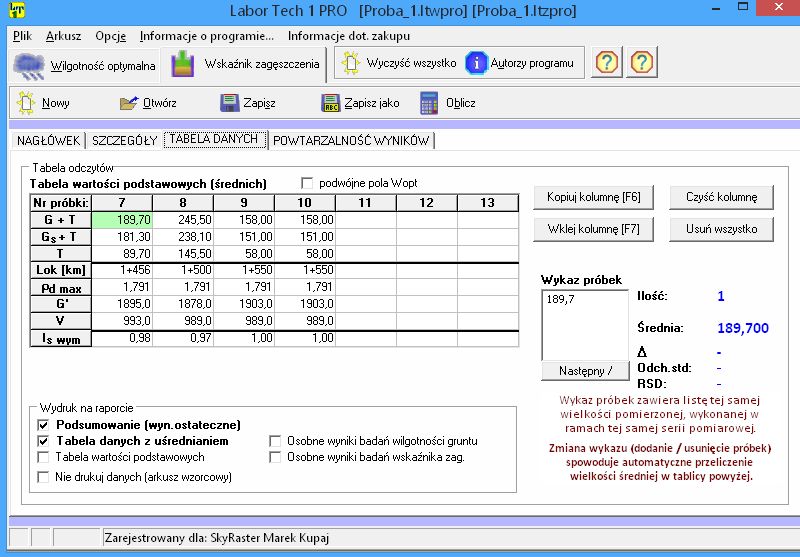

Podobnie jak w przypadku modułu wilgotności optymalnej, również w przypadku modułu wskaźnika zagęszczenia, aplikacja oferuje standaryzowaną tabelę, umożliwiającą sprawne wprowadzenie danych z pomiaru. Wśród podawanych danych warto także zaznaczyć:

• możliwość podania lokalizacji pobrania próbki (kilometraż)
• możliwość ustalenia poziomu wymaganego wskaźnika zagęszczenia – aplikacja dokona weryfikacji wskaźnika otrzymanego z obliczeń i wypisze stosowną klasyfikację (spełnia / nie spełnia)
• maksymalną gęstość szkieletu gruntowego – tę wartość można pobrać także automatycznie, z modułu wilgotności optymalnej – jeśli dane dla oznaczania wilgotności optymalnej zostały wprowadzone
• możliwość określenia dodatkowego opisu tekstowego pochodzenia gruntu dla dowolnej z parowniczek, wraz z ustaleniem jej numeracji. Wprowadzone w ten sposób dane będą drukowane na drugim formularzu, umożliwiając tym samym sprawne odszukanie i lokalizację, skąd pobrana została dana próbka gruntu

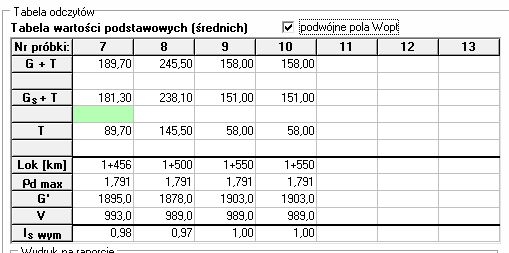

Podobnie jak w przypadku modułu wilgotności optymalnej, tak i tutaj możliwa jest praca z możliwością wprowadzania więcej niż jednego odczytu pomiarowego dla pól:

Po wpisaniu w/w danych i wciśnięciu jednego przycisku, aplikacja dokona oznaczenia wskaźnika zagęszczenia oraz oceni stan zagęszczenia gruntu.

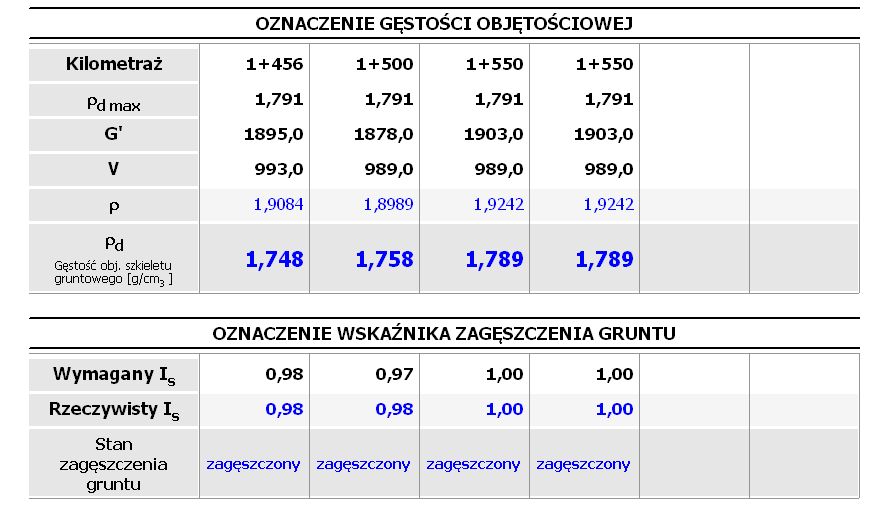

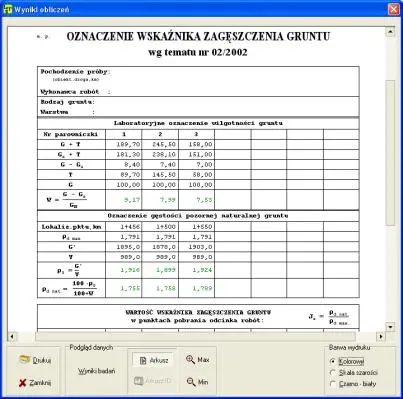

Wyniki oznaczania wskaźnika zagęszczenia przedstawiane są na czytelnym wydruku, zawierającym:

• wszystkie wpisane wartości z ważeń gruntu
• lokalizację punktu – kilometraż
• cząstkowe wartości wilgotności, W, dla każdej z próbek
• cząstkowe wartości wynikłe z oznaczenia gęstości pozornej naturalnej gruntu, ρ₀, ρ_{d nat.}
• wartość wskaźnika zagęszczenia gruntu w punktach pobrania odcinka robót – rzeczywisty I_s oraz wymagany I_s
• stan zagęszczenia gruntu – zagęszczony czy nie zagęszczony
• opcjonalne uwagi

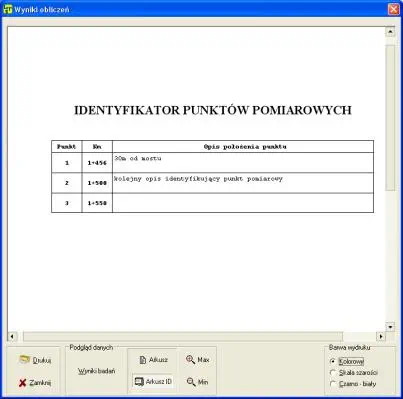

• arkusz – identyfikator punktów pomiarowych, wspomniane wcześniej zestawienie, z wypisanymi dokładnymi informacjami, dotyczącymi pochodzenia wpisanych próbek. Arkusz identyfikatora jest opcjonalny – nie będzie drukowany, jeśli dane dotyczące opisu parowniczek nie zostaną wprowadzone. Arkusz może być także wydrukowany oddzielnie, niezależnie od wyników oznaczania wskaźnika zagęszczenia gruntu.

W wersji PRO również można zdecydować o nowym stylu drukowania:

Moduł do wskaźnika zagęszczenia posiada opcję weryfikacji powtarzalności pomiarów:

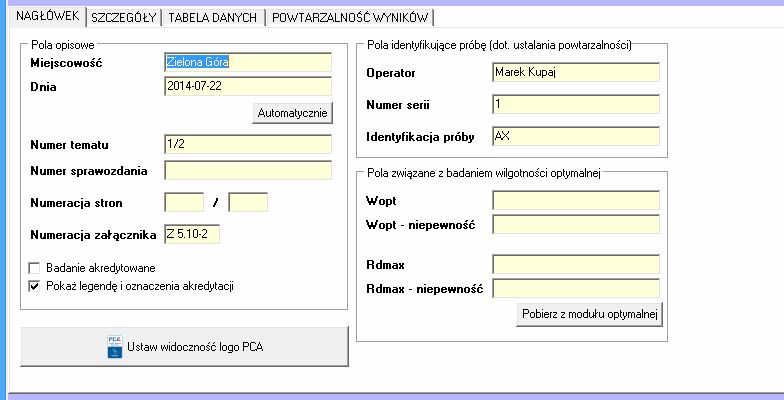

W przypadku integracji danych z akredytacji możliwe jest również drukowanie logo wskazującego na akredytację. Ustawiamy to w odpowiednim miejscu:

Wybrane możliwości:

• możliwość przeprowadzenia obliczeń wilgotności optymalnej
• wyznaczanie wilgotności optymalnej i max. szkieletu gruntowego
• wybór spośród dwóch metod interpolacji wilgotności optymalnej
• możliwość przeprowadzenia obliczeń wskaźnika zagęszczenia
• wyznaczanie wskaźnika zagęszczenia i stanu zagęszczenia gruntu
• możliwość przeprowadzenia obliczeń wskaźnika zagęszczenia, wraz z automatycznym wyliczeniem max. gęstości pozornej, na podstawie wprowadzonych danych dla wilgotności optymalnej
• możliwość określenia szczegółów dotyczących miejsc pobrania gruntu dla wskaźnika zagęszczenia
• możliwość zmiany kolorystyki arkusza
• dwa różne style prezentacji wyników do wyboru
• obliczenia powtarzalności dla badań wilgotności optymalnej i wskaźnika zagęszczenia gruntu
• obliczenia niepewności pomiarowych dla badań wilgotności optymalnej gruntu
• obliczenia odtwarzalności dla badań wilgotności optymalnej gruntu
• duże możliwości konfiguracyjne

Możliwości integracji:

• możliwość zamówienia modułu integrującego automatyczne odczytywanie danych z wag elektronicznych poprzez interfejs szeregowy, z użyciem przewodów RS232, USB bądź technologii bezprzewodowej Bluetooth (dzięki użyciu urządzenia Ultra Adapter)

Zastosowania:

• przyspieszanie badań geotechnicznych i geologicznych w zakresie oceny wilgotności optymalnej gruntu
• przyspieszanie badań geotechnicznych i geologicznych w zakresie oceny wskaźnika zagęszczenia gruntu
• dokumentacja ekspertyz i badań jakości gruntu przy robotach ziemnych
• optymalizacja pracy w laboratoriach budowlano-drogowych
• przygotowanie do akredytacji PCA w zakresie w/w badań

Dostępne wersje dla systemów:

• WINDOWS VISTA / 7 / 8 / 8.1 / 10 / 11
• WINDOWS 9X / 2000 / NT / XP

Zgodność z normami:

• PN-88/B-04481 „Grunty budowlane. Badania próbek gruntu”
• PN-S-02205:1998 „Roboty ziemne. Wymagania i badania”
